亚洲日韩va无码中文字幕,欧美日韩国产在线人成,国产成人久久精品二区三区,国产香港明星裸体xxxx视频

導(dǎo)航
icon
在線咨詢
icon
電話
樹(shù)脂工藝品模具硅膠
樹(shù)脂模具硅膠

樹(shù)脂工藝品模具硅膠

樹(shù)脂工藝品模具硅膠即樹(shù)脂工藝品專用模具硅膠,具有耐高溫性能,能夠承受樹(shù)脂原料高溫,是翻模樹(shù)脂工藝品和硅膠模具制造的首選原材料。
基本參數(shù)
硬度:15-40 硫化劑添加:2-3
外觀:半透明/白色 密度:1.08-1.09g/cm3
線收縮率:0.3% 常規(guī)包裝:25/200kg
樣品申請(qǐng)
產(chǎn)品詳情Product Details

樹(shù)脂工藝品模具硅膠簡(jiǎn)介

樹(shù)脂工藝品模具硅膠即樹(shù)脂工藝品專用模具硅膠,具有耐高溫性能,能夠承受樹(shù)脂原料高溫,是翻模樹(shù)脂工藝品和硅膠模具制造的首選原材料。

樹(shù)脂工藝品模具硅膠用途

樹(shù)脂工藝品模具硅膠適合各種工藝品的硅膠模具制作,如:玻璃樹(shù)脂、環(huán)氧樹(shù)脂、Pu樹(shù)脂、燈飾、蠟燭等工藝品的復(fù)模及精密的模具制造。無(wú)論是復(fù)雜的大件或是花紋精細(xì)的小件都能很好的復(fù)制出來(lái)。

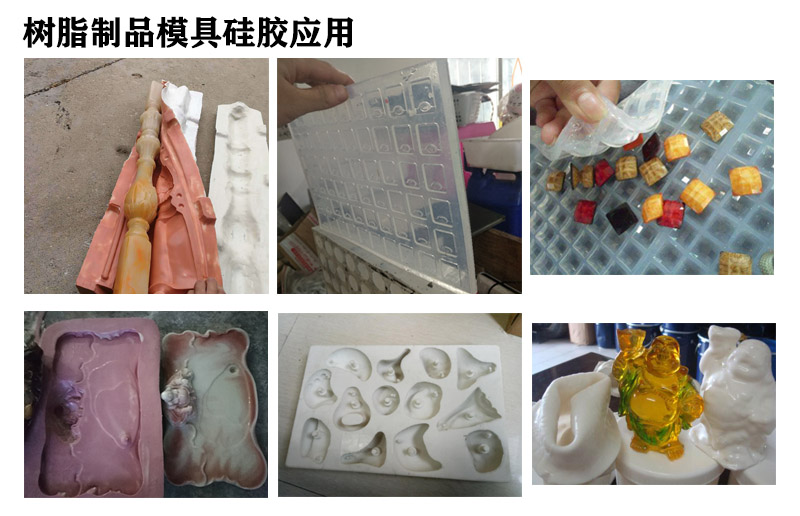

樹(shù)脂模具硅膠應(yīng)用


樹(shù)脂工藝品模具硅膠特點(diǎn)

1.該產(chǎn)品可耐高溫180℃-300℃,要是加入了特殊耐燒材料,耐高溫度會(huì)更高;

2.縮水率<1‰;

3.拉力、抗撕裂強(qiáng)度等各項(xiàng)性能較好;

4.做出來(lái)的模具翻模次數(shù)多,使用壽命長(zhǎng)久,比普通硅膠更節(jié)約成本;

5.該產(chǎn)品硬度、固化時(shí)間和顏色均可按照客戶需求進(jìn)行調(diào)整。


樹(shù)脂工藝品硅膠模具制作

1.將模具膠與固化劑按重量比100:2~3進(jìn)行配比混合攪拌均勻;

2.將混合攪拌均勻后的硅膠放入抽真空機(jī)進(jìn)行抽真空排氣泡處理,這樣做的好處就是讓做出來(lái)的產(chǎn)品光滑無(wú)氣泡(沒(méi)有真空機(jī)的可以延長(zhǎng)固化時(shí)間,讓氣泡自然排出,但效果不是很理想);

3.在已經(jīng)制作好的模種及??蛏蠂姡ㄍ浚┥弦粚用撃瑢⒛7N固定在中間,把排完氣泡的液體硅膠緩慢平穩(wěn)的倒入模框內(nèi),直至硅膠完全覆蓋住模種,然后靜止等其完全固化;

4.等到模具硅膠完全固化后即可進(jìn)行脫模,取出硅膠模具進(jìn)行邊緣處理;

5.一般硅膠模具做好建議放置24小時(shí)后在進(jìn)行投入使用,可發(fā)揮出模具的最佳使用效果。

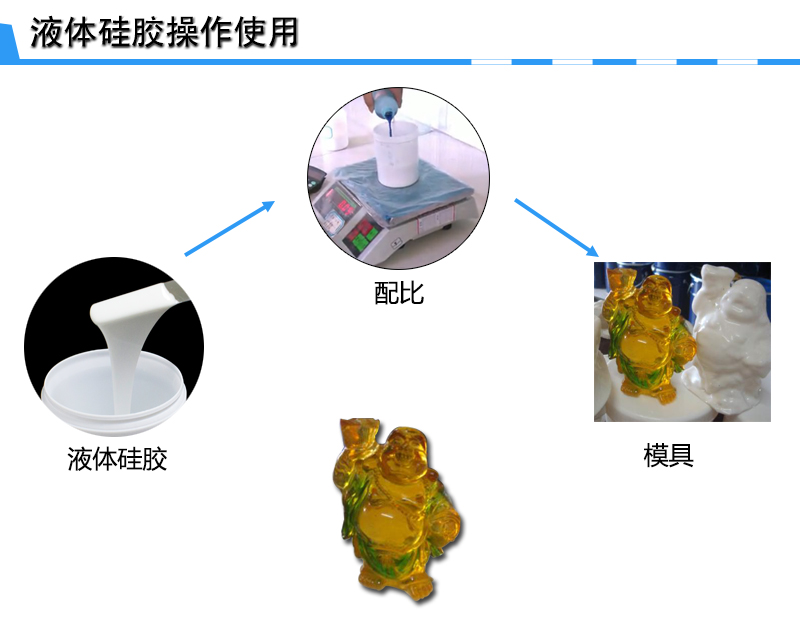

樹(shù)脂工藝品模具硅膠操作

樹(shù)脂工藝品模具硅膠操作注意

1.操作過(guò)程中不建議添加硅油,若必須要添加請(qǐng)咨詢自己的供貨商問(wèn)其添加比例,切勿自己私自添加而導(dǎo)致硅膠性能下降;

2.配比后的硅膠要盡快在操作時(shí)間內(nèi)使用完,避免造成原料浪費(fèi);

3.硅膠與固化劑一定要攪拌均勻,防止出現(xiàn)硅膠不固化的現(xiàn)象;

4.該產(chǎn)品屬于縮合型模具硅膠,不能與加成型硅膠混合使用。


樹(shù)脂工藝品模具硅膠參數(shù)

外觀白色/半透明
硬度(邵氏A)15±220±225±230±233±240±2
硫化劑添加(%)2-3
動(dòng)力粘(mPa.s)1.3w±0.2w1.7w±0.2w2.5w±0.2w2.7w±0.2w2.5w±0.2w1.5w±0.2w
拉伸強(qiáng)度(MPa)2.52.83.44.03.5
撕裂強(qiáng)(KN/m)16±219±224±225±221±2
伸長(zhǎng)率(%)380530410420450180
密度(g/cm3)1.081.09
操作時(shí)間(min)30-5030-4030-50
硫化時(shí)間(h)4-53-44-5
線收縮率(%)0.3
常規(guī)包裝(kg)25/200

注: 以上參數(shù)僅為常規(guī)參數(shù),如有特殊需求請(qǐng)與我司聯(lián)系;固化后硬度、粘度、操作時(shí)間、可隨客戶需求來(lái)特別調(diào)整提供。



樹(shù)脂工藝品模具硅膠包裝



推薦產(chǎn)品Recommended Products
樣品申請(qǐng)
請(qǐng)按下列表格填寫以下內(nèi)容,我們收到后會(huì)在第一時(shí)間與您取得聯(lián)系。
如有疑問(wèn),歡迎給我們致電:13823551369
? 成人午夜精品无码区| 内射精品无码中文字幕| 厨房玩丰满人妻hd完整版视频| 午夜福利理论片在线观看| 久久国产精品偷| 朝鲜女人大白屁股ass孕交| 国产精品白浆一区二小说| 国产亚洲精品第一综合另类| 女人被狂躁高潮啊的视频在线看| 一本色道久久88加勒比—综合| 国产精品久久久久9999小说| 午夜.dj高清免费观看视频 | 国产精品涩涩涩视频网站| 精品久久久久久成人av| 久久精品九九亚洲精品| 人妻aⅴ无码一区二区三区| 国内揄拍国内精品少妇国语| 麻花传媒剧国产mv高清播放| 无码人妻丰满熟妇啪啪| 久久久中文久久久无码| 色翁荡熄又大又硬又粗又视频| 国产欧美亚洲精品a第一页| 男女下面进入的视频| 日韩一区二区在线观看视频| 又粗又硬又大又爽免费视频播放| 国产午夜精品一区二区三区漫画| 三年片大全视频| 国产日韩欧美| 日本三级理论久久人妻电影 | 天堂资源中文网| 成全动漫视频观看免费下载| 毛片无码免费无码播放| 国产在线精品一区在线观看| 成人激情五月天| 国产精品无码av一区二区三区| 国产在线精品一区二区不卡| 亚洲老熟女性亚洲| 女人被弄到高潮的免费视频| 99麻豆久久久国产精品免费| 国产在线精品一区二区中文| 99热这里有精品|
